維宏五軸加工中心成套方案

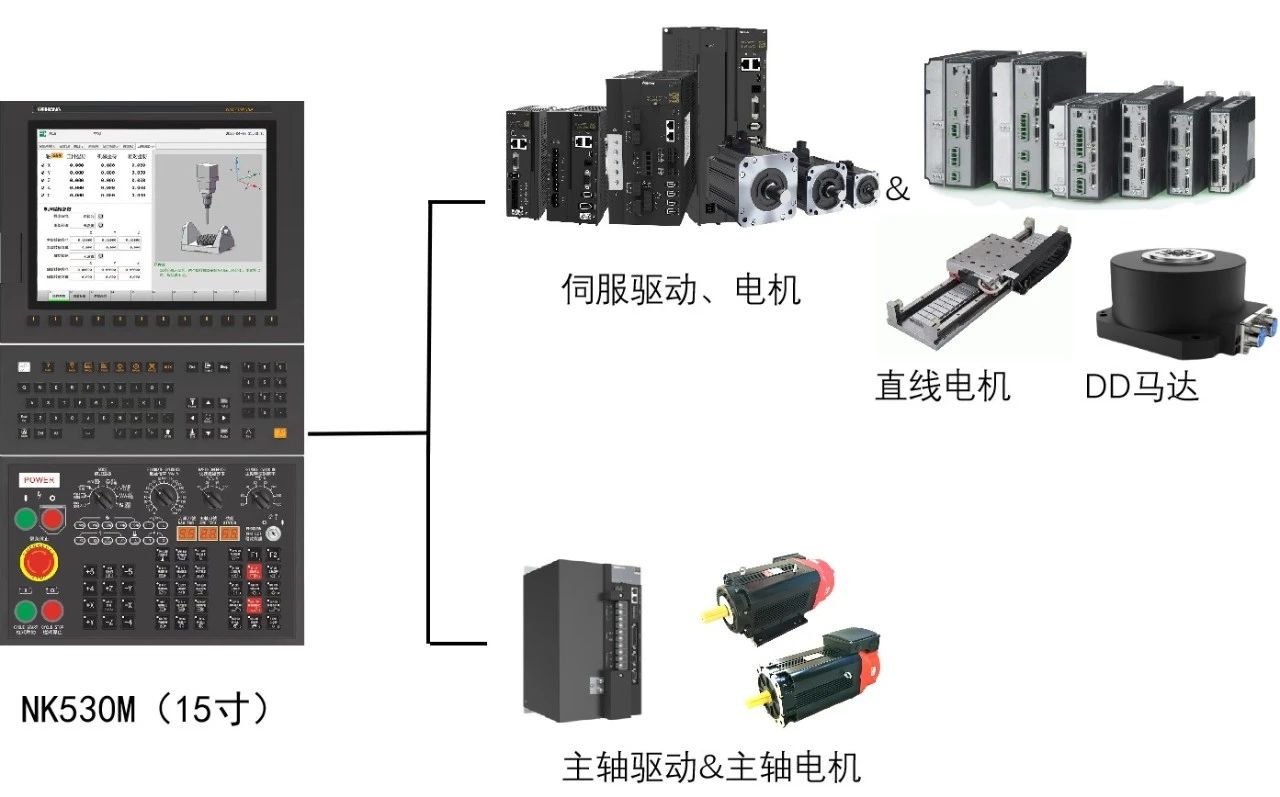

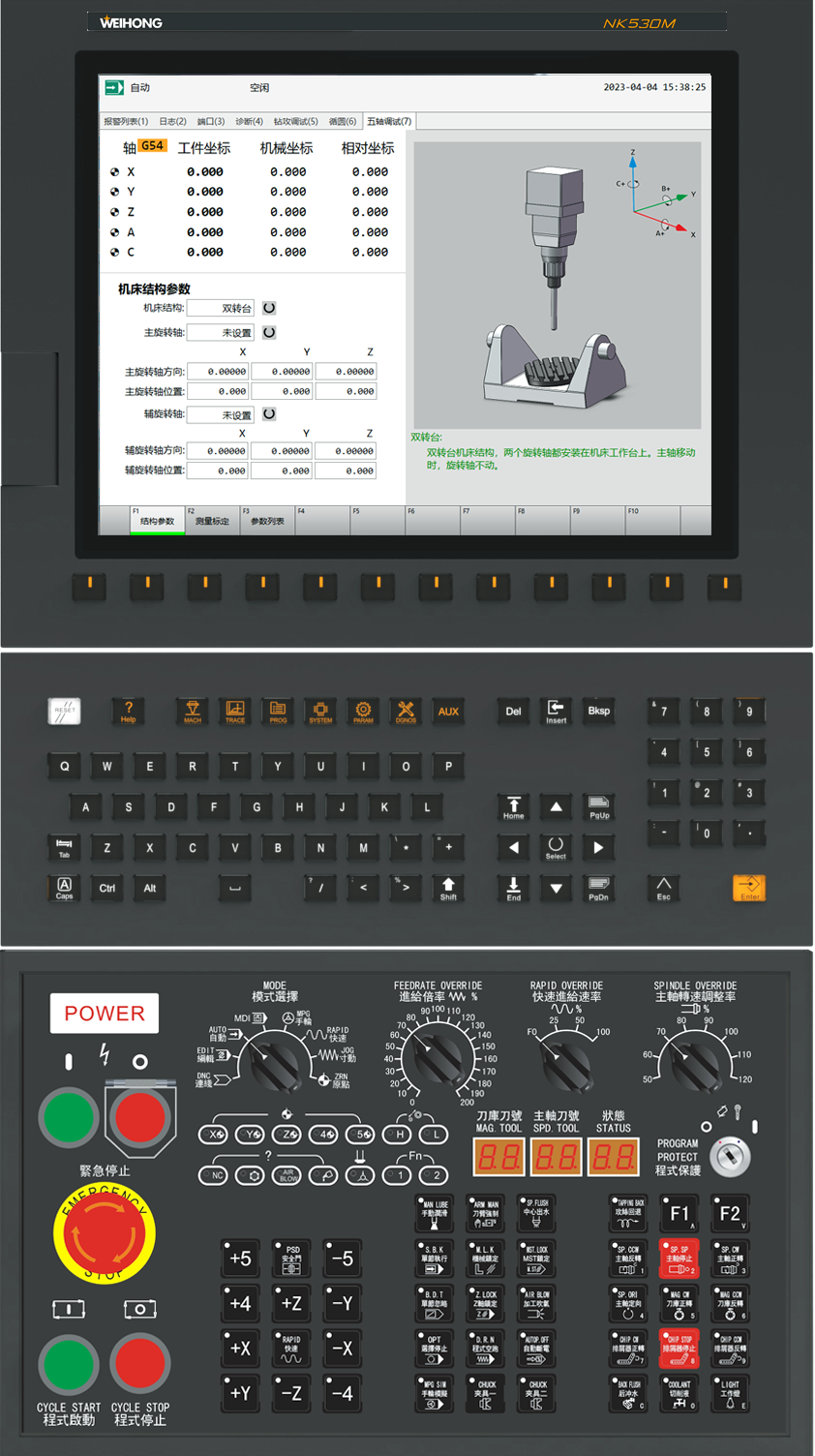

維宏NK530M數控系統

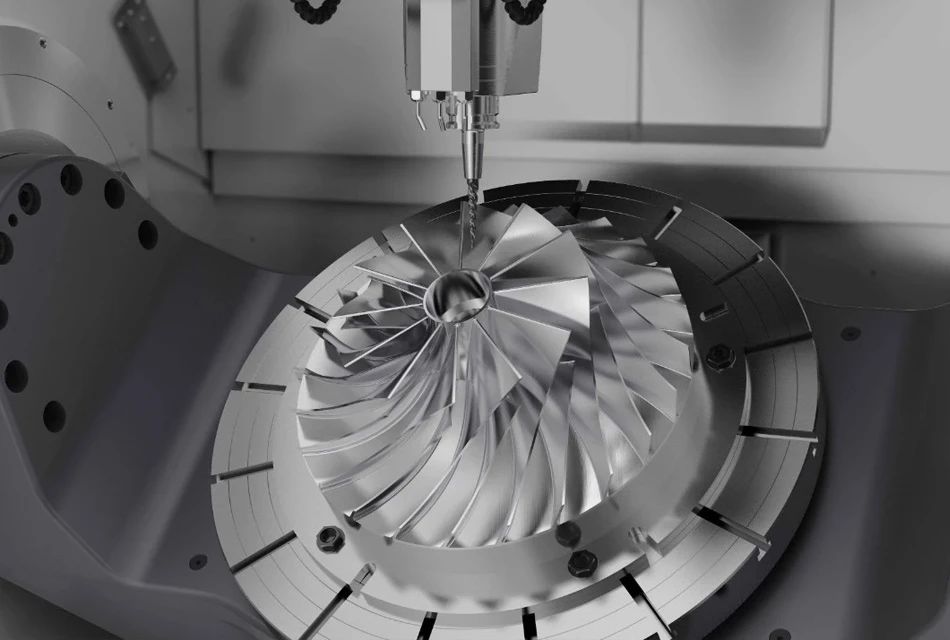

自研真五軸聯動加工，實現納米級精度控制。

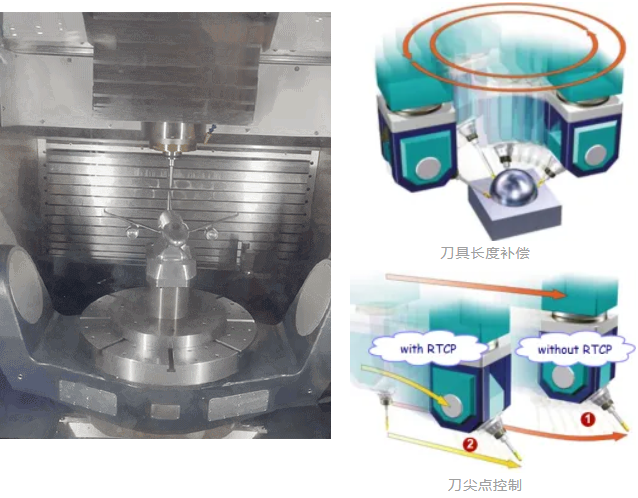

開啟RTCP功能時，刀尖將停留在固定點，旋轉軸運動時，系統會自動進行直線軸的補償。

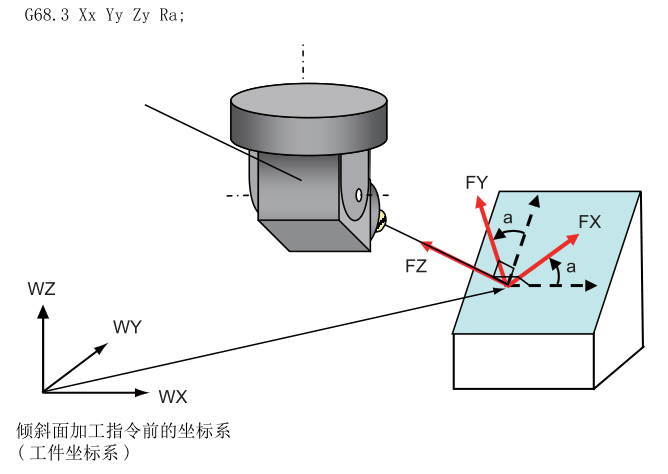

02.傾斜加工
空間上的任意平面上定義一個新的三維坐標系(稱為特征坐標系)，并在特征坐標系上指定加工程序進行加工，方便基于傾斜面的編程加工。

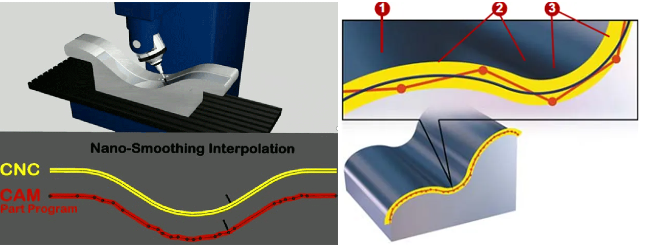

03.HPCS-HPPS刀具姿態平滑功能
五軸刀路軌跡平滑，方向向量矯正，解決客戶刀路精度不高、刀紋等加工效果問題。

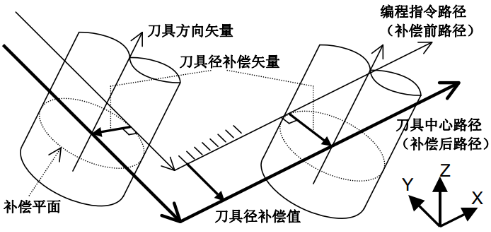

04.3D刀補-刀具半徑補償
支持任意形狀曲面的徑向補償功能，減少側銑加工遇到的尺寸調整麻煩。

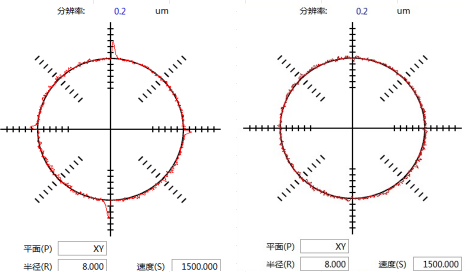

05.圓度測試和循圓4.0
支持任意軸循圓，任意軸換向即生效，可用于五軸旋轉軸調試。
應用摩擦補償方法，解決象限問題。

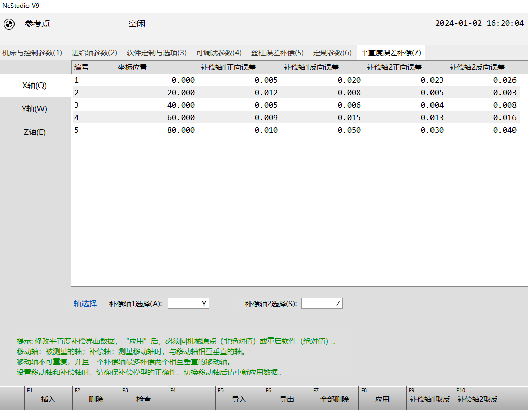

06.平直度補償功能
解決機床行程過長或者其他機械問題導致絲桿彎曲，從而引起的單軸平直度精度低問題。

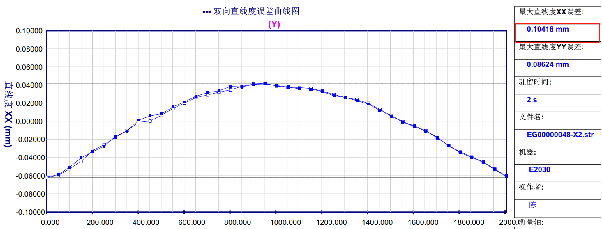

>>>補償前：0.104mm

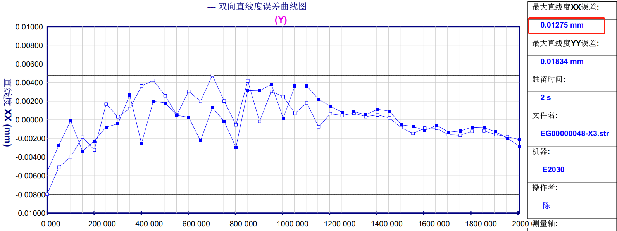

>>>補償后：0.012mm
支持.str 格式的激光干涉儀文件，和.dat 格式的文件導入；
支持軟件上一鍵修改補償文件方向；
檢查功能可以校驗數據是否合法，避免導入錯誤數據。
我們認真對待每一環節的需求，無論是加工準備、工藝調整還是設備維護，只需點點手指即可完成一系列準備操作，升級產能，為用戶提供無限價值。
